PCB kablolama kuralları nelerdir?

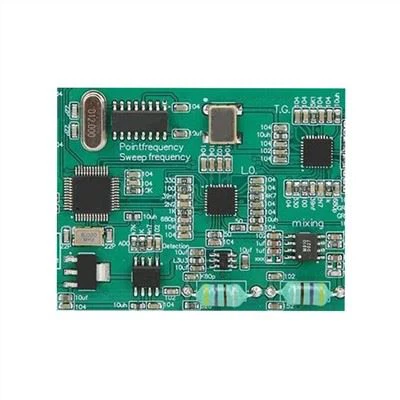

I. Düzen

Bileşen yerleşimi için 10 kural:

1. "Önce büyük, sonra küçük, önce zor, sonra kolay" düzen ilkesini izleyin, yani önemli birim devreleri ve çekirdek bileşenler önce yerleştirilmelidir.

2. Yerleşim planında ana blok diyagramı esas alınmalı, ana komponentler tek kartın ana sinyal akış kuralına göre düzenlenmelidir.

3. Bileşenlerin düzenlenmesi hata ayıklama ve bakım için uygun olmalıdır, yani büyük bileşenler küçük bileşenlerin etrafına yerleştirilmemeli ve hata ayıklama yapılması gereken bileşenlerin ve aygıtların etrafında yeterli alan olmalıdır.

4. Aynı yapısal devre parçası için mümkün olduğunca "simetrik" standart yerleşim benimsenmelidir;

5. Düzeni, düzgün dağıtım, dengeli ağırlık merkezi ve güzel düzen standartlarına göre optimize edin;

6. Aynı tipteki eklenti bileşenleri X veya Y yönünde bir yöne yerleştirilmelidir. Aynı tipteki polar ayrık bileşenler de üretim ve denetimi kolaylaştırmak için X veya Y yönünde tutarlı olmaya çalışmalıdır.

7. Isı üreten bileşenler genellikle tek kartın ve tüm makinenin ısı dağılımını kolaylaştırmak için eşit şekilde dağıtılmalıdır. Sıcaklık algılama bileşenleri dışındaki sıcaklığa duyarlı cihazlar yüksek ısı üreten bileşenlerden uzak tutulmalıdır.

8. Yerleşim düzeni aşağıdaki gereksinimleri karşılamaya çalışmalıdır: toplam bağlantı mümkün olduğunca kısa olmalı ve anahtar sinyal hattı en kısa olmalıdır; yüksek voltajlı, yüksek akımlı sinyaller, küçük akımlı, düşük voltajlı zayıf sinyallerden tamamen ayrılmalıdır; analog sinyaller, dijital sinyallerden ayrılmalıdır; yüksek frekanslı sinyaller, düşük frekanslı sinyallerden ayrılmalıdır; yüksek frekanslı bileşenlerin aralığı yeterli olmalıdır.
9. Dekuplaj kapasitörünün yerleşimi mümkün olduğunca IC'nin güç pinine yakın olmalı ve onunla güç kaynağı ve toprak arasında oluşan halka mümkün olduğunca kısa olmalıdır.
10. Bileşenleri yerleştirirken, gelecekte güç kaynağı ayrımını kolaylaştırmak için aynı güç kaynağını kullanan cihazların mümkün olduğunca birlikte yerleştirilmesine uygun şekilde dikkat edilmelidir.

2. Kablolamanın önceliği

Ana sinyal hatlarına öncelik verilir: Analog küçük sinyaller, yüksek hızlı sinyaller, saat sinyalleri ve senkronizasyon sinyalleri gibi ana sinyaller kablolama için önceliklendirilir
Yoğunluk önceliği ilkesi: Tek karttaki en karmaşık bağlantı ilişkisine sahip cihazdan kablolamaya başlayın. Tek karttaki en yoğun bağlantıya sahip alandan kablolamaya başlayın
Not:
a. Saat sinyalleri, yüksek frekanslı sinyaller, hassas sinyaller gibi önemli sinyaller için özel kablolama katmanları sağlamaya çalışın ve bunların minimum döngü alanını sağlayın. Gerekirse, sinyal kalitesini sağlamak için manuel öncelikli kablolama, ekranlama ve artırılmış güvenlik aralığı benimsenmelidir.
b. Güç katmanı ile toprak katmanı arasındaki EMC ortamı zayıftır ve girişime duyarlı sinyallerden kaçınılmalıdır.
c. Empedans kontrol gereksinimi olan şebekeler mümkün olduğunca hat uzunluğu ve hat genişliği gereksinimlerine göre yönlendirilmelidir.
